Aus welchen Werkstoffen bestehen Kranpuffer und Kranzellpuffer?
Kranpuffer bestehen standardmäßig aus Naturkautschuk (NR) mit 70 Shore A. Je nach Kautschukmischung liegt der übliche Einsatztemperaturbereich zwischen −30 °C und +80 °C.
Kranzellpuffer bestehen aus Polyurethan (PUR), genauer aus einem zelligen Polyurethan-Elastomer, das auch als Zell-PU oder Zell-PUR bezeichnet wird. Die zellige Struktur sorgt für eine hohe Kompressibilität und Stoßelastizität; Polyurethan weist zudem eine gute Beständigkeit unter anderem gegenüber Öl und Ozon auf.
Was ist der Unterschied zwischen Kranpuffern und Kranzellpuffern?
Kranpuffer und Kranzellpuffer erfüllen grundsätzlich dieselbe Aufgabe: Sie bremsen bewegte Massen ab, nehmen Stoßenergie auf und begrenzen Bewegungswege. Der wesentliche Unterschied liegt im Werkstoff und dem daraus resultierenden Verformungsverhalten.
| Merkmal | Kranpuffer | Kranzellpuffer |
| Werkstoff | Naturkautschuk (NR), standardmäßig 70 Shore A | zelliges Polyurethan-Elastomer (Zell-PUR) |
| Verformungsverhalten | elastisch, weniger stark kompressibel | durch die zellige Struktur stärker kompressibel |
| Federweg | vergleichsweise kürzerer Verformungsweg | größere Federwege möglich |
| Materialeigenschaften | elastisches Verhalten bei Stoßbelastungen | hohe Volumenkompressibilität und Stoßelastizität, geringer Druckverformungsrest |
Welche Ausführung geeignet ist, hängt insbesondere von der auftretenden Stoßenergie, dem erforderlichen Federweg, der zulässigen Stoßkraft, dem Einbauraum, der Anschlaghäufigkeit und den Umgebungsbedingungen ab.
Welche Kranpuffer- und Kranzellpuffer-Bauformen gibt es?
Kranpuffer unterscheiden sich vor allem durch ihre Bauform und Befestigungsart. Die Anschlussausführung entscheidet darüber, wie der Puffer in der Konstruktion montiert wird und welche Einbausituation abgedeckt werden kann.
Kranpuffer:
| Ausführung | Beschreibung | Typische Verwendung |
| Kranpuffer mit Gewindebolzen | Ausführung mit einseitigem Gewindeanschluss. | Für direkte Verschraubung an Maschinen, Fahrwerken oder Anschlagpunkten. |

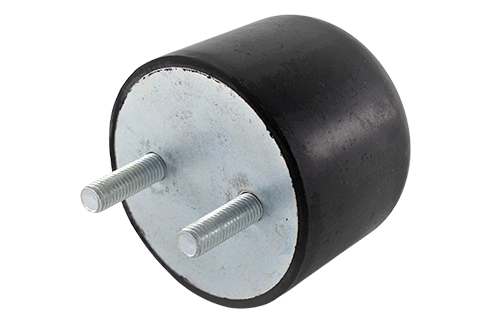

| Kranpuffer mit zwei Gewindebolzen | Ausführung mit zwei parallel angeordneten Gewindebolzen auf derselben Befestigungsseite. | Für Montagesituationen, bei denen der Puffer über zwei Gewindebolzen an einer Montagefläche verschraubt wird. |

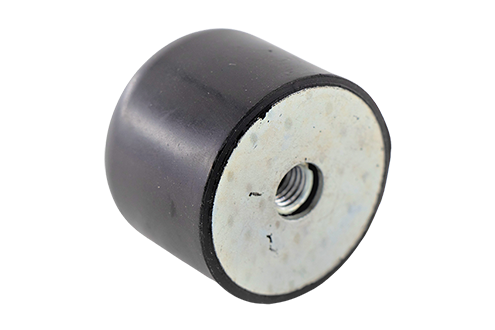

| Kranpuffer mit Innengewinde | Ausführung mit innenliegendem Gewindeanschluss. | Für Montagesituationen, bei denen die Befestigung über eine Schraube oder Gewindestange erfolgt. |

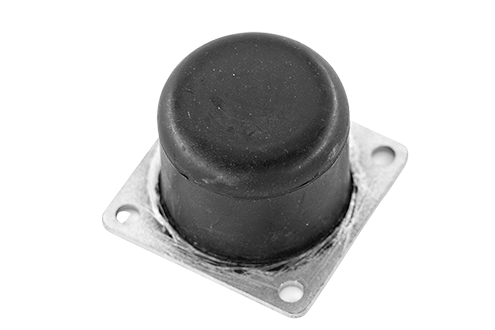

| Kranpuffer mit quadratischer Platte | Ausführung mit Befestigungsplatte. | Für stabile Montageflächen und Anwendungen mit größerer Auflage- bzw. Befestigungsfläche. |
Kranzellpuffer:
| Ausführung | Beschreibung | Typische Verwendung |
| Kranzellpuffer mit Gewindebolzen | Zellpuffer-Ausführung mit außenliegendem Gewindeanschluss. | Für elastische Anschlag- und Stoßdämpfungsaufgaben mit kompakter Befestigung. |
| Kranzellpuffer mit Innengewinde | Zellpuffer-Ausführung mit innenliegendem Gewindeanschluss. | Für die Montage mit einer separaten Schraube oder Gewindestange. |
| Kranzellpuffer mit quadratischer Platte | Kranzellpuffer mit quadratischer Befestigungsplatte. | Für Anwendungen, bei denen eine größere Befestigungsfläche oder stabile Montage benötigt wird. |
Kranpuffer nach Federweg, Stoßkraft und Energieaufnahme auswählen
Bei Kranpuffern ist nicht nur die Bauform oder die Gewindegröße entscheidend. Da sie in erster Linie Stoßbelastungen und Endlagen abfangen, spielen Federweg, Stoßkraft und Energieaufnahme eine zentrale Rolle.
Der Federweg beschreibt, wie weit der Puffer beim Anschlag einfedern kann. Die Stoßkraft gibt an, welche Kraft während des Abfangvorgangs entsteht. Die Energieaufnahme beschreibt, wie viel Bewegungsenergie durch den Puffer aufgenommen werden kann. Je nach Bauform und Werkstoffausführung kann die Kraft-Weg-Kennlinie unterschiedlich verlaufen. Nachgiebigere Ausführungen bauen die Kraft über einen längeren Federweg auf und ermöglichen dadurch ein sanfteres Abfangen. Steifere Ausführungen erreichen bereits bei einem kürzeren Federweg höhere Kräfte.
Für eine erste technische Einordnung sind vor allem folgende Angaben hilfreich:
- bewegte Masse
- Geschwindigkeit am Anschlagpunkt oder vorhandene Bewegungsenergie
- Anzahl der gleichzeitig belasteten Puffer
- verfügbarer Federweg
- zulässige Endkraft beziehungsweise maximale Stoßkraft
- Einbauraum und Belastungsrichtung
- Befestigungsart
- Häufigkeit der Anschläge
- Werkstoffausführung und Umgebungsbedingungen
Die Anzahl der gleichzeitig belasteten Puffer ist besonders wichtig, weil sich die Energie beziehungsweise Kraft nicht automatisch gleichmäßig auf alle montierten Puffer verteilt. Auch die Anschlaghäufigkeit ist relevant, da ein gelegentlicher Notanschlag anders zu bewerten ist als regelmäßig wiederkehrende Belastungen.
Wo werden Kranpuffer und Kranzellpuffer eingesetzt?
Kranpuffer und Kranzellpuffer werden überall dort eingesetzt, wo bewegte Bauteile kontrolliert abgebremst oder Endlagen abgesichert werden müssen.
✓ Krananlagen und Kranfahrwerke
✓ Förder- und Handhabungstechnik
✓ Maschinen und bewegte Anlagenteile
✓ Endlagen und Anschlagpunkte im allgemeinen Maschinenbau
Häufige Fragen zu Kranpuffern und Kranzellpuffern
Wofür werden Kranpuffer eingesetzt?
Kranpuffer werden als elastische Anschläge eingesetzt, um Bewegungen zu begrenzen, Stoßenergie aufzunehmen und harte Endanschläge zu vermeiden. Typische Anwendungen finden sich an Krananlagen, Kranfahrwerken, Förderanlagen und größeren Maschinen.
Welche Bauformen gibt es bei Kranpuffern und Kranzellpuffern?
Kranpuffer sind mit einem Gewindebolzen, zwei Gewindebolzen, Innengewinde oder quadratischer Befestigungsplatte erhältlich. Kranzellpuffer stehen je nach Ausführung ebenfalls mit Gewindebolzen, Innengewinde oder quadratischer Platte zur Verfügung. Die Anschlussausführung wird passend zur jeweiligen Montage- und Einbausituation gewählt.
Wie wählt man einen Kranpuffer aus?
Wichtige Auswahlkriterien sind die bewegte Masse, die Aufprallgeschwindigkeit beziehungsweise auftretende Stoßenergie, der verfügbare Federweg und die zulässige Stoßkraft. Zusätzlich sollten die Anzahl der gleichzeitig belasteten Puffer, Einbauraum, Belastungsrichtung, Befestigungsart, Werkstoff, Belastungshäufigkeit und Umgebungsbedingungen berücksichtigt werden.
Was ist ein Kranzellpuffer?
Ein Kranzellpuffer ist ein elastisches Anschlagelement aus zelligem Polyurethan-Elastomer, das auch als Zell-PU bezeichnet wird. Durch seine zellige Struktur lässt sich das Material stark zusammendrücken und kann Bewegungsenergie über einen vergleichsweise großen Federweg aufnehmen. Zell-PU besitzt ein hohes Dämpfungsvermögen und ist gegenüber Ölen, Fetten, Ozon und UV-Strahlung beständig. Der reguläre Einsatztemperaturbereich liegt zwischen −20 °C und +80 °C; kurzzeitig sind Temperaturen bis +100 °C möglich.
Was ist der Unterschied zwischen Kranpuffern und Kranzellpuffern?
Kranpuffer bestehen standardmäßig aus Naturkautschuk (NR) und sind robuste elastische Anschläge für Krananlagen, Fahrwerke und Maschinenendlagen. Kranzellpuffer bestehen dagegen aus zelligem Polyurethan-Elastomer beziehungsweise Zell-PU. Aufgrund der zelligen Materialstruktur können sie sich stärker zusammendrücken und Bewegungsenergie über einen größeren Federweg aufnehmen. Welche Ausführung geeignet ist, hängt insbesondere von Stoßenergie, Federweg, zulässiger Stoßkraft, Einbauraum und Umgebungsbedingungen ab.
Was ist der Unterschied zwischen einem Kranpuffer und einem Anschlagpuffer?
Kranpuffer gehören funktional zu den Anschlagpuffern, sind jedoch speziell für das Abfangen bewegter Massen an Krananlagen, Fahrwerken und größeren Maschinen vorgesehen. Allgemeine Anschlagpuffer werden dagegen in zahlreichen Maschinenbauanwendungen zur Begrenzung von Bewegungen, Federwegen und Endlagen eingesetzt.
Wann ist ein Kranpuffer mit Platte sinnvoll?
Ein Kranpuffer mit quadratischer Platte ist sinnvoll, wenn eine stabile Befestigung auf einer größeren Montagefläche benötigt wird. Über die Platte lässt sich der Puffer sicher mit der Konstruktion verschrauben und die Belastung über eine größere Befestigungsfläche einleiten.
Technische Beratung zu Kranpuffern und Kranzellpuffern
Bei der Auswahl von Kranpuffern und Kranzellpuffern unterstützt Hilger u. Kern mit technischer Erfahrung und einem breiten Produktspektrum. Auch bei besonderen Einbausituationen oder abweichenden Anforderungen können geeignete Ausführungen gemeinsam mit erfahrenen Entwicklungspartnern geprüft werden.
