ab 80,48 €*
80,48 €*
Sofort verfügbar, Lieferzeit 1-3 Tage
Sofort verfügbar, Lieferzeit 1-3 Tage
Dieses Produkt ist in 8 Ausführungen erhältlich.
Artikel-Nr.:
12700000-F1
Beschreibung

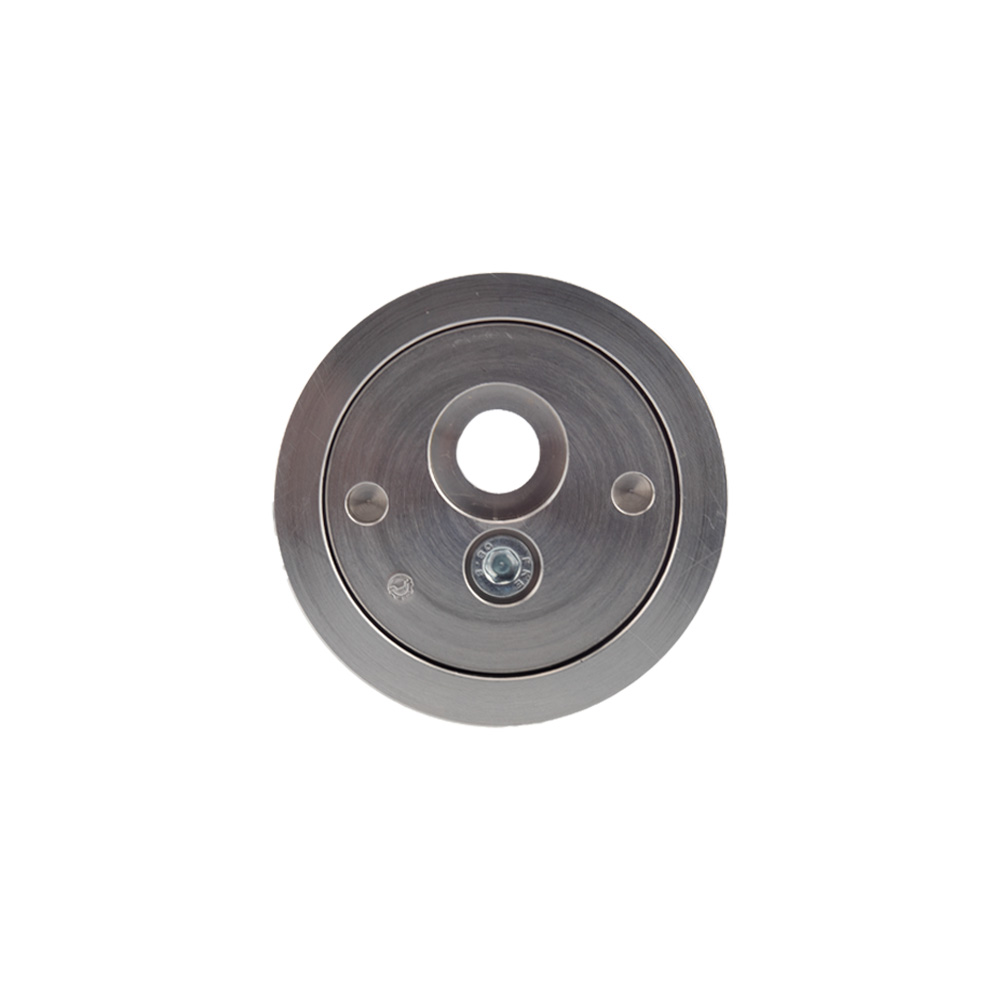

Verstellbare schwere Spannrolle Typ M mit Exzenter und glatter Lauffläche
Eindeutige Vorteile:
- Kompakte Bauweise durch Integration des Verstellmechanismus in die verstellbare Spannrolle
- mit Exzenter zur Einstellung vorne
- Hohe Belastbarkeit und Schwingungssteifigkeit
- in 7 Standardgrößen verfügbar
Die kompakt konstruierten und durch einen Exzenter verstellbaren Spannrollen der Baureihe Typ M zeichnen sich durch eine starre und schwingungssteife Tragkonstruktion aus. Der reichlich bemessene Sockeldurchmesser D1 kann die wirksamen Kräfte sicher aufnehmen. Der Laufring und die Tragkonstruktion besteht aus AlCu4MgSi.
Die Spannrollen werden an der Maschinenwand fliegend gelagert, d.h. nur an einer Seite befestigt. Für die Maschinenwand-Befestigung können Zylinderschrauben nach DIN 6912 eingesetzt werden.
Für das Schwenken um die Befestigungsachse wird ein Stirnlochschlüssel vorne eingesetzt, der als Zubehör erhältlich ist. Der Mechanismus trägt nicht zusätzlich auf, wodurch diese Spannrollen-Baureihe sehr kompakt ist.
Die Spannrollen sind mit hochwertigen Rillenkugellagern ausgerüstet und die Erstbefettung erfolgt mit Lithiumseifenfett für eine lange Gebrauchsdauer. Kurzzeitig erträgt das Fett eine Temperatur von 120°C. Ab einer Dauertemperatur von 70°C ist mit einer Minderung der Fettgebrauchsdauer zur rechnen.
Eigenschaften
| Material (Achse): | Stahl |
|---|---|
| Material (Laufrolle): | Aluminium |
| Marke: | MULCO |
