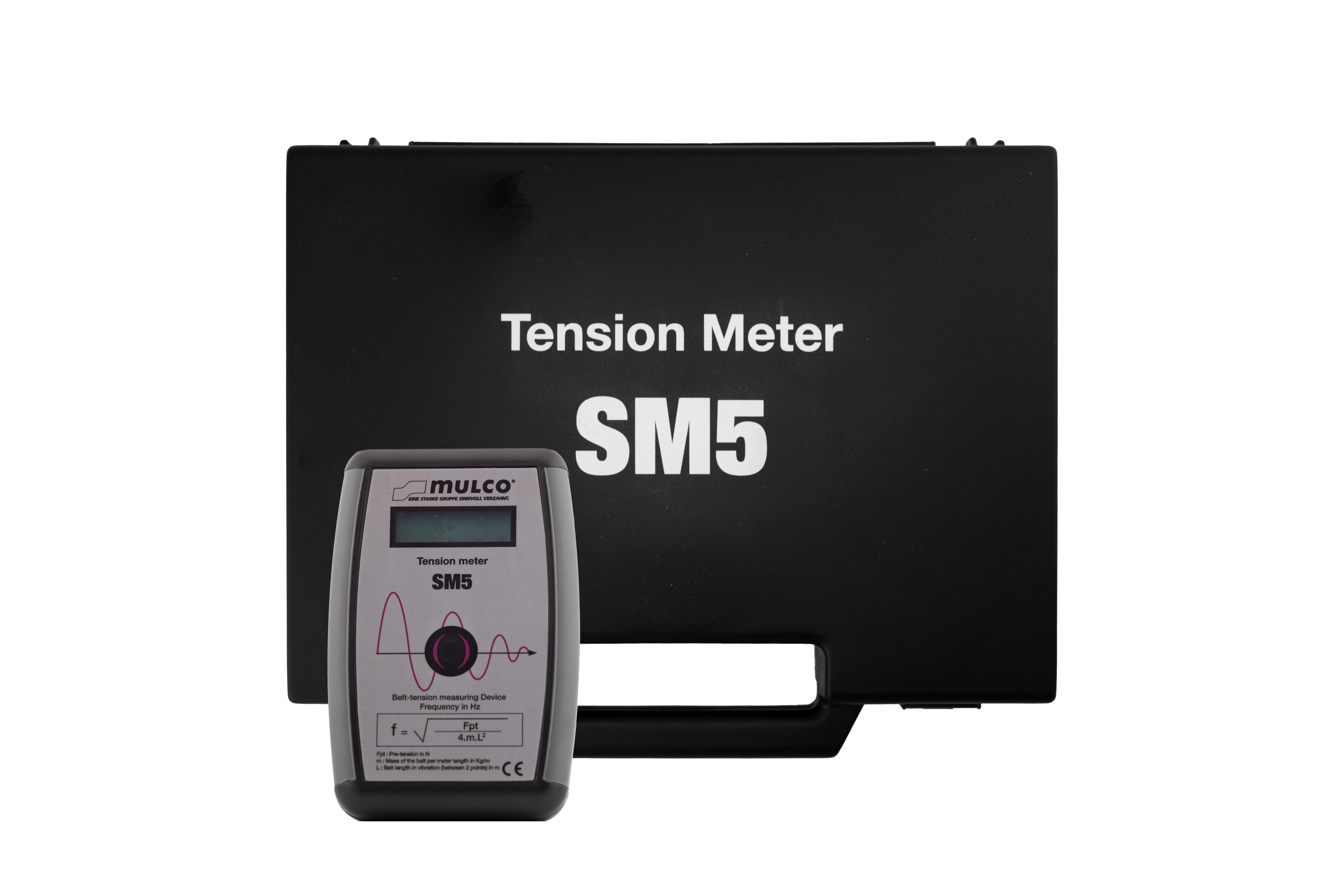

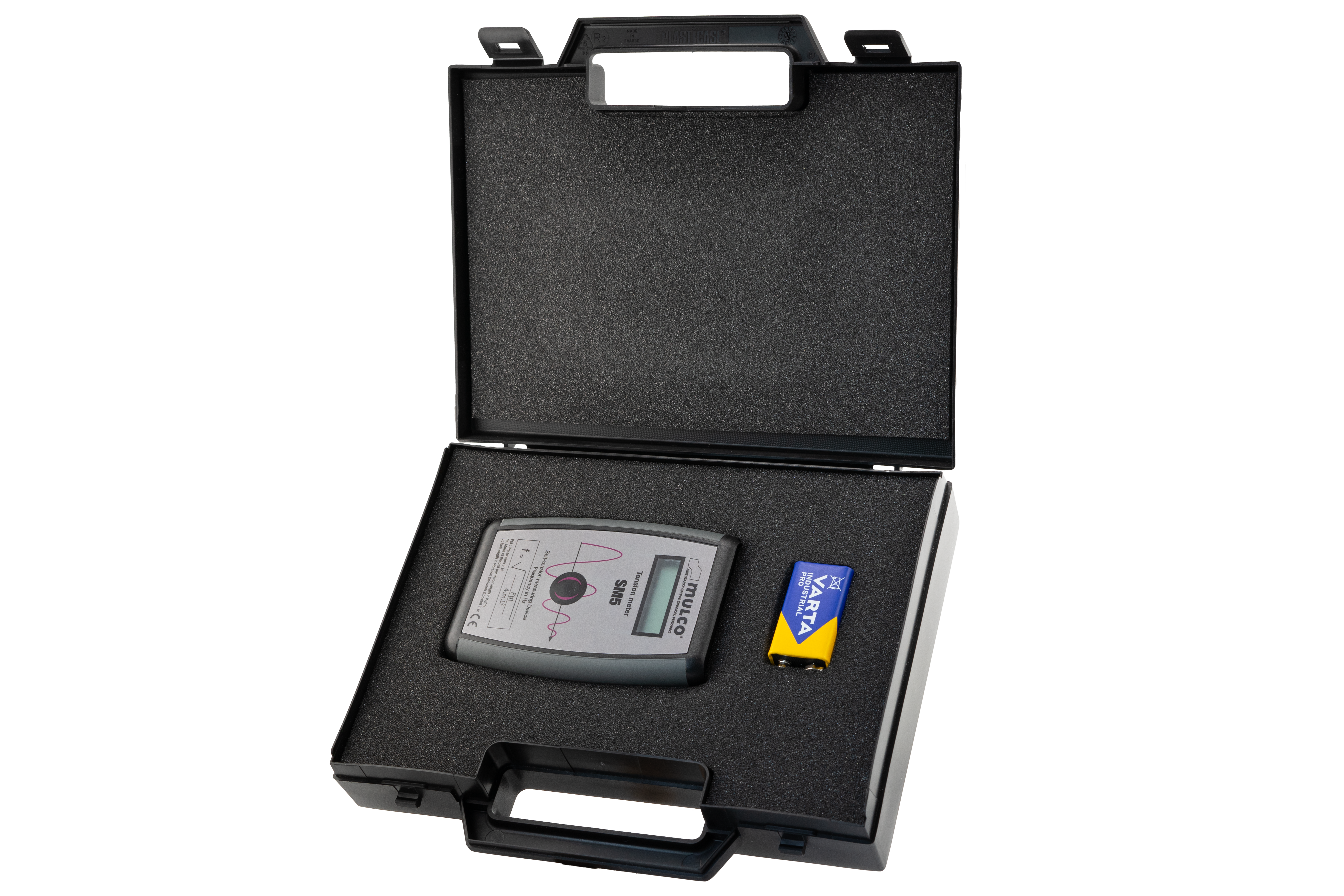

Mulco SM5 Riemenspannungsmessgerät

Die richtige Vorspannung von kraft- und formschlüssigen Riementrieben ist die Voraussetzung für eine störungsfreie und langlebige Funktion der Antriebe.Das CONTI® Vorspannungsmessgerät VSM-1 ist für die Vorspannung von Zahnriemen, Keilrippenriemen und Keilriemen konzipierte, vollelektronische Messgerät. Mit dem CONTI ® Vorspannungsmessgerät VSM-1 kann die statische Trumkraft von Antriebsriemen mit beliebigen Zugträgern einfach und exakt eingestellt werden. Die Eigenfrequenz des in Schwingung versetzten Riementrums wird in einem LCD-Display angezeigt. Die Kontrolle erfolgt durch einfachen Abgleich mit der vom Riementyp und der Belastung abhängigen Soll-Frequenz oder durch Berechnung der statischen Trumkraft mit Hilfe nachstehender Gleichung: Fstat = 4 · m · L f 2 · f 2Messbereich10 - 500 HzGröße (ohne Sensor)120 x 60 x 25 mmMesswertaufnehmeroptischer SensorAnzeige4-stellige LCD

Die richtige Vorspannung von kraft- und formschlüssigen Riementrieben ist die Voraussetzung für eine störungsfreie und langlebige Funktion der Antriebe. Das CONTI® Vorspannungsmessgerät VSM-3 ist für die Vorspannung von Zahnriemen, Keilrippenriemen und Keilriemen konzipierte, vollelektronische Messgerät.Mit dem CONTI ® Vorspannungsmessgerät VSM-3 kann die statische Trumkraft von Antriebsriemen mit beliebigen Zugträgern einfach und exakt eingestellt werden. Die Eigenfrequenz des in Schwingung versetzten Riementrums wird in einem LCD-Display angezeigt. Die Kontrolle erfolgt durch einfachen Abgleich mit der vom Riementyp und der Belastung abhängigen Soll-Frequenz oder durch Berechnung der statischen Trumkraft. Messbereich 5- 500 Hz Abmessung: 170 x 35 x 25 mm Messwertaufnehmer optischer Sensor Anzeige 4-stellige LCD

Diese vereinfachte Methode die Vorspannkraft zu messen soll dem Monteur die Wartung von Antrieben erleichtern, wenn die wichtigsten technischen Daten nicht bekannt sind und die optimale Vorspannung daher nicht berechnet werden kann. Das Messgerät kann auch dazu verwendet werden, die Vorspannung festzulegen, wenn die optimale Vorspannung gemäß bekannten technischen Daten berechnet wurdeBedienung: 1. Das Vorspannmessgerät gemäß eingesetztem Profi l und Ausführung auswählen. Siehe Anweisungen zur Vorgehens weise (vereinfachte Vor spann-Tabelle).2. Die oben stehende Abbildung (A, B oder C) zeigt drei Möglichkeiten, das Messgerät zu bedienen, so dass Druck nur auf die Druckfläche ausgeübt wird.3. Das Messgerät wird in der Mitte des Riemenrückens auf einen der Riemen des Antriebs gelegt. Stellen Sie sicher, dass das Messgerät nur zu einem Riemen Kontakt hat und dass der Anzeigearm voll in die Skalenfläche eingedrückt wird. Das Messgerät soll parallel zu den Riemenkanten ausgerichtet sein.4. Drücken Sie nur mit einem Finger langsam und fest auf die Druckfläche, wie in der obigen Abbildung dargestellt (A, B oder C). Wenn Sie ein deutliches Klicken hören oder fühlen, bitte sofort den Druck einstellen und das Messgerät vorsichtig abheben, um die gemessene Stellung des Anzeigearms nicht zu verstellen.5. Das Messgerät ablesen, um die Vorspannung wie folgt – und wie in oben stehender Abbildung dargestellt – zu beurteilen.6. Das Messgerät seitwärts drehen, um den exakten Schnittpunkt der Oberkante des Anzeigearms mit der Skalenfläche abzulesen.7. Diesen Punkt merken oder mit dem Daumennagel markieren und das Messgerät drehen, um die Skala abzulesen.8. Die abgelesene Vorspannung mit der vereinfachten Vorspann-Tabelle oder der kalkulierten Vorspannung vergleichen. Verringern oder erhöhen Sie die Riemenspannung je nach Messergebnis, falls erforderlich.

Das Riemenspannungsmessgerät misst die Eigenfrequenz der Vibration eines Riemens, der zwischen zwei Zahnscheiben gespannt wurde, und erlaubt, die Vorspannungskraft zu berechnen.   Technische Daten: Messbereich 7 - 450 Hz Messgenauigkeit +/- 5 Hz Abmessungen Gerät 117 x 78 x 24 mm Spannungsversorgung 9 Volt Batterie Norm entspricht der CE-Norm

Das vollelektronische Messgerät ermöglicht auf sehr einfache und sichere Art und Weise das Prüfen der im Zahnriemengetriebe eingestellten Vorspannkraft. Spezielle Sensoren erfassen einseitig die Schwingung eines vorher angeregten Zahnriemens und das Gerät ermittelt deren Eigenfrequenz. Dabei erlauben die optischen Sensoren einen relativ großen Messabstand zwischen Sensor und Riemen. Somit ist das Gerät sehr gut an die Bedingungen von Fertigung und Montage angepasst. Über das physikalische Grundprinzip einer Saitenschwingung stehen die Vorspannkraft und die Eigenfrequenz des Riementrums im Zusammenhang, so dass sich aus der gemessenen Frequenz sehr einfach und schnell die zugehörige Trumvorspannkraft berechnen lässt.   Messbereich 5 - 500 Hz Messwertauflösung 1 Hz Maximale Messwerttoleranz +/- 1 Hz Messwertanzeige 3-stellige LCD-Anzeige Stromverbrauch im eingeschalteten Zustand ca. 60 mA (bei 3V) im ausgeschalteten Zustand ca.0,03mA Abmessungen 120 x 65 x 30 mm Gewicht -160g Sensoren externer Sensor mit Ø 15,5 mm und 125 mm Länge sowie Anschlusskabel mit Mini-USB-Buchse Batterie 2 Stück 1,5 V Batterie Typ Micro AAA Prüfintervalle Das Gerät sollte einmal jährlich einem Funktionstest beim Hersteller unterzogen werden

Das optibelt TT Frequenz-Messgerät dient zur Vor­span­nungs­über­prüfung von Antriebsriemen durch Frequenz­messung. Es bietet durch seine kompakte Bau­form universelle Einsatzmöglichkeiten für Antriebe im Ma­schi­nenbau, in der Kfz-Industrie und für viele weitere technische Anwendungen.  Selbst an schwer zugänglichen Stellen kann das optibelt TT mühelos ein­ge­setzt werden, sodass sich Keilriemen, Keilrippenriemen und Zahnriemen einfach und schnell auf ihre Vorspannwerte prüfen lassen. Nach dem Einschalten ist das Gerät sofort zur Datenermittlung bereit. Der Mess­kopf ist über den zu messenden Riemen zu halten (zwei rote LED-Licht­­punkte helfen beim Positionieren). Anschließend wird der vorgespannte Riemen in Schwingung versetzt (Anzupfen/Anschlagen per Finger ist aus­rei­chend). Das optibelt TT beginnt mit der Datenerfassung und zeigt das Ergeb­nis in Hertz [Hz] an. Die Beschaffenheit‚ Farbe und Art des Riemens haben keinen Einfluss auf die Messung. Die Vorspannungsempfehlungen sind den Optibelt-Vorgaben und der CAP-Berechnung zu entnehmen.   Ihre Vorteile: Störungsfreie Messme­thoden: EM: elektromagnetische Wellen, AC: Beschleunigung, integriert Auch für große Achsabstände durch bisher unerreicht großen Frequenzbereich: AC: 1 - 16 Hz EM: 6 - 600 Hz Einfache Messkopf-Handhabung: Zwei rote LED-­Lichtpunkte auf dem Riemen helfen beim Positionieren Für schwer erreichbare Riementrume: Messkopf an flexiblem Schwanenhals (EM) oder an 250-mm-Kabel (AC) Sicher ablesbar, großer Bild­schirm: 43 mm breit und 58 mm hoch, beleuchtet und farbig Über USB aufladbar Automatische Abschaltfunktion   Technische Daten: Messbereich 1 - 600 Hz Abmessungen 180 x 130 x 65 mm EM-Messung 6 - 600 Hz AC-Messung 1 - 16 Hz

Nur ein optimal gespannter Riemen erreicht seine maximale Lebensdauer. Auch Wälzlager und Räder halten länger mit der richtigen Riemenspannkraft. Mit dem Messgerät TRUMMETER ist die Ermittlung der Riemenspannung denkbar einfach: Gerät einschalten, den Riemen anleuchten und in Schwingung versetzen. Schon können Sie das Messergebnis in Hertz (Frequenz) oder Newton (Zugkraft) auf dem Display ablesen. Dies ermöglicht bei Inbetriebnahme oder Kontrolle eine eindeutige Protokollierung (nach DIN EN ISO 9001 ff.). Jedes TRUMMETER wird werkseitig kalibriert ausgeliefert, wodurch höchste Messgenauigkeit und sofortige Einsatzbereitschaft garantiert sind. Ein entsprechendes Kalibrierzertifikat liegt jedem TRUMMETER bei. Ihre Vorteile: Präzise Messung der Riemenfrequenz Exakte Berechnung der Trumkraft und Lager-Radialkraft Anwendbar bei allen gespannten Materialien Erforderlich zur Messwertprotokollierung nach DIN EN ISO 9001 ff. Anzeige in 10 Sprachen Einfache Handhabung und handliches Design Lieferumfang: Das Messinstrument mit zwei Messsonden Eine Messsonde mit Kabel für schwer zugängliche Messstellen Eine Steckersonde für offen zugängliche Messstellen und zur Ein-Hand-Bedienung Transportkoffer aus schlagfestem und widerstandsfähigem ABS Eine 9 V BatterieEinen Trummeter USB-Stick mit dem Hilger u. Kern Berechnungsprogramm  Optional: 9 V Akku mit LadegerätMesssonde 125 mmMesssonde 270 mmVollausstattungskoffer (für zusätzliche Messsonde) Technische Daten: Messbereich 10 - 800 Hz Digitaler Samplefehler 1% Anzeigefehler +/- 1 Hz Gesamtfehler < 5% Temperatur +20 °C Betrieb +10 °C bis +50 °C Transport -5 °C bis +50 °C Gehäuse Kunststoff (ABS) Abmessungen Gerät 80 x 126 x 37 mm Abmessungen Koffer 226 x 178 x 50 mm Anzeige 2 Zeilen LCD, 16 Zeichen Sprachumschaltung 10 Sprachen Freie Trumlänge bis 9,99 m Riemenmasse bis 9,999 kg/m Spannungsversorgung 9 V-Batterie oder Akku

Mit Hilfe des Mulco-Clavis Riemenspannungsmessgerät kann die Eigenfrequenz eines in Schwingung versetzten Riementrums gemessen werden. Diese Eigenfrequenz steht in direktem Verhältnis zur Riemenspannung.Bei Inbetriebnahme oder Wartung eines Antriebes ist der Einsatz dieser Messgeräte unerlässlich, damit die Vorspannkraft korrekt eingestellt werden kann. Denn sie gewährleistet eine geringe Lagerbelastung, einen optimalen Riemenlauf und damit eine hohe Lebensdauer des Antriebs. Außerdem wird der Geräuschpegel reduziert und bei breiten Polyurethan-Zahnriemen Unparallelitäten der Achsen ausgeglichen. Das Clavis Messgerät misst die Frequenz des schwingenden Riemens akustisch über Mikrofone. Messbereiche: 30 Hz ... 600 Hz (Standard) und 10 Hz ... 300 Hz Messgenauigkeit: +/- 1% geeignet für Zahn-, Keil- oder Flachriemen und alle Zugträgervarianten (u. a. Stahl, Aramid, Glascord) breites Angebot an austauschbaren Sensorköpfen integrierte Kalibrierungseinrichtungen batteriebetrieben inklusive Stahl-Stimmungsgabel für eine schnelle Stichprobenfrequenzmessung Kalibrierungszertifikat und Handkoffer im Lieferumfang enthalten
