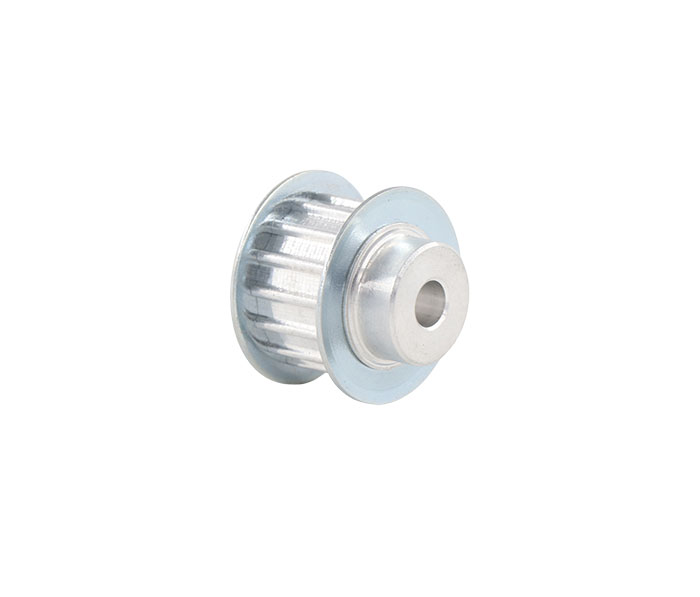

Zahnriemenscheibe LS22AT5/15-2; Nabe 16x6; dv=6H7; Zahnriemenbreite 10mm

5,78 €*

Wenige Stück verfügbar, Lieferzeit 1-3 Tage, für bearbeitete Zahnriemenscheiben ca. 1-2 Wochen

ab	6 Stück	12 Stück
Rabatt	5 %	10%

Bearbeitung der Zahnscheibe:

JA

NEIN

D-Bohrung:

D-Bohrung muss zwischen 7 und 13mm liegen

Schrittweite: 0,1mm

Abdrehen der Nabe:

JA + 4,60 €

NEIN

Nut nach DIN:

JA + 4,60 €

NEIN

Folgende DIN-Nut wird in Abhängigkeit zur Größe der D-Bohrung an der Zahnscheibe angebracht:

ab d:	Nut	ab d:	Nut
≥5mm	2P9	≥45mm	14P9
≥9mm	3P9	≥51mm	16P9
≥11mm	4P9	≥59mm	18P9
≥13mm	5P9	≥66mm	20P9
≥18mm	6P9	≥76mm	22P9
≥23mm	8P9	≥86mm	25P9
≥31mm	10P9	≥95mm	28P9
≥39mm	12P9	≥110mm	32P9

Für weitere Bearbeitungsschritte oder eine Zahnscheibe nach Zeichnung senden Sie uns eine Anfrage

Artikel-Nr.: 12701089

In der Antriebstechnik spielen Zahnriemenscheiben mit Nabe und zwei Bordscheiben eine entscheidende Rolle, wenn es um die Erzielung höchster Leistung und Präzision geht. Unsere breite Palette von Zahnriemenscheiben bietet innovative Lösungen für anspruchsvolle Anwendungen. Durch sie wird eine zuverlässige Leistungsübertragung und stabile Drehmomentübertragung gewährleistet, insbesondere in Anwendungen, in denen Genauigkeit und Zuverlässigkeit von größter Bedeutung sind.

Unser erfahrenes Team steht Ihnen zur Seite, um die richtigen Zahnriemenscheiben für Ihre spezifischen Anforderungen auszuwählen.

Anzahl Bordscheiben:	2
Bohrung H7 (mm):	6
Gewicht (kg):	0,02
Material:	Aluminium
Material (Bordscheibe):	Stahl, verzinkt
REACH-konform:	Ja
RoHS-konform:	Ja
b1 = Synchronscheibenbreite (mm):	22
b2 = Nabenbreite (mm):	6
dN = Nabendurchmesser (mm):	16
Riemenbreite (mm):	10
Artikelnummer:	12701089
