Riemenspannung messen

Für Antriebsriemen in industriellen Anwendungen

Ermitteln Sie schnell und einfach die richtige Spannung von Antriebsriemen mit Original-Technik von Hilger u. Kern.

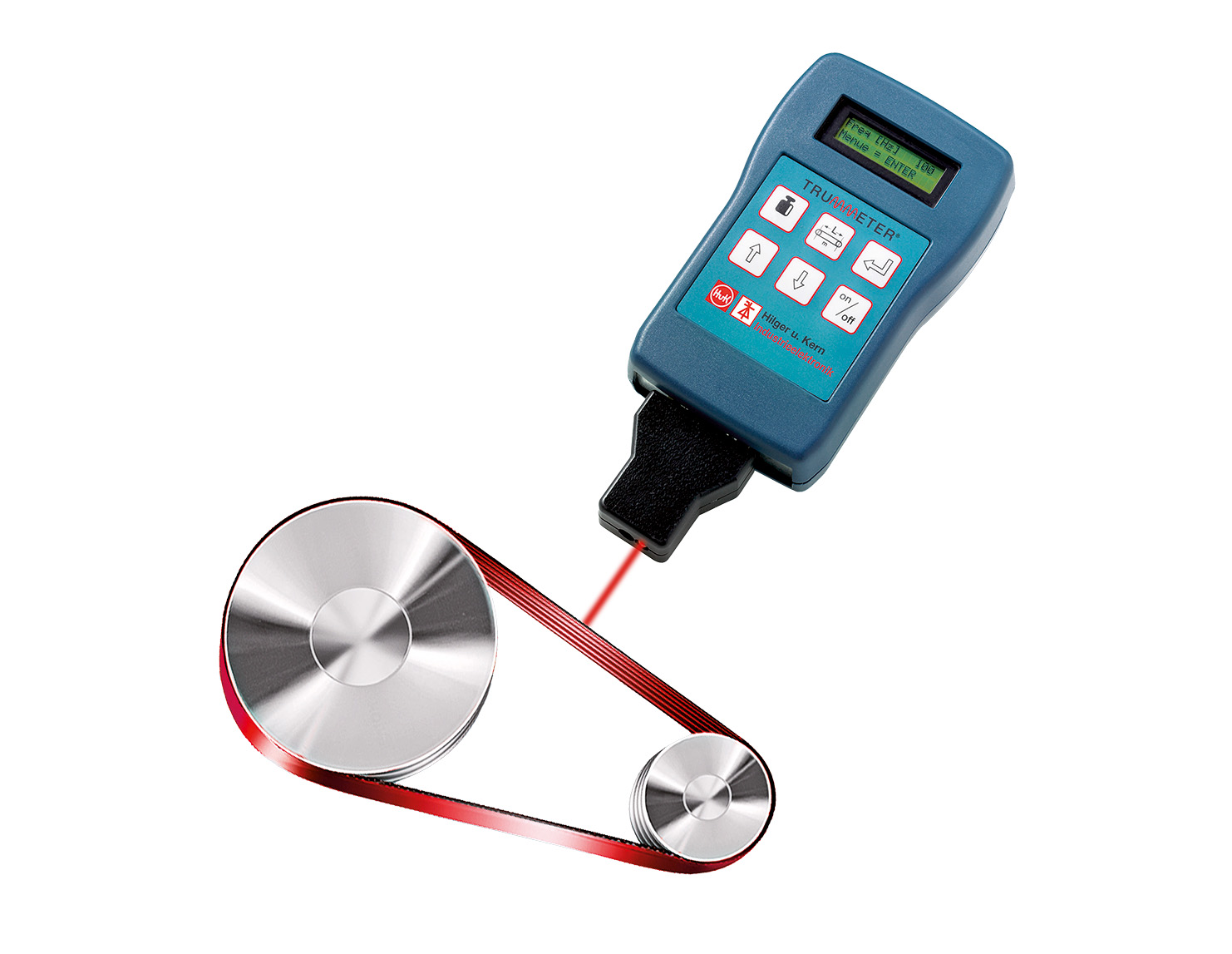

Nur ein optimal gespannter Antriebsriemen erreicht seine maximale Lebensdauer. Ebenso vermeidet er frühzeitige Lagerschäden. Mit regelmäßigen Überprüfungen beugt man Motor- und Riemenschäden effektiv vor. Das Messgerät Trummeter liefert hierfür zuverlässige und dokumentierbare Ergebnisse.

Sowohl der Elektromotor als auch der Antriebsriemen sind für den Maschinenbau und die industrielle Produktion unentbehrlich. Fällt ein Elektromotor aus, verursacht dies häufig erhebliche Kosten. Zudem werden im Zuge der fortschreitenden Automatisierung immer mehr Arbeiten von Robotern erledigt. Deren Antrieb im Roboterarm besteht oft aus Schrittmotoren mit Zahnriemen, um die Kraft von einem Armsegment zum anderen zu übertragen. Die dreidimensionalen Verfahrwege des Roboters, seine Knick- und Rotationsbewegungen erfordern hochgenaue und äußerst robuste Kraftübertragungen am Antrieb.

Neben dem Schrittmotor muss auch der Zahnriemen hohen Ansprüchen gerecht werden: synchrone Drehzahlübertragung mit hohem Drehmoment sowie große Beschleunigungswerte ohne Spiel. Vor allem darf es nicht zu einem Überspringen der Zähne kommen. Die Voraussetzung hierfür sind präzise Zahngeometrien, eine hohe Zahntragfähigkeit und geringe Dehnbarkeit des Riemens.

Die hohe Genauigkeit des Antriebs kann nur gewährleistet werden, wenn die Riemenspannung optimal und präzise eingestellt wird. Generell ist die Zuverlässigkeit von Riemenantrieben sehr hoch. In der Regel wird eine Lebensdauer erreicht, die anderen Antrieben mit Rädergetrieben in nichts nachsteht – und das ohne Wartung. Dennoch können Riemenausfälle entstehen, etwa wenn das Dimensionieren der Riemen und das Aufstellen der Anlage nicht fachgerecht ausgeführt wurde. Antriebsriemen können frühzeitig verschleißen, wenn die Vorspannung des Riemens nicht korrekt eingestellt ist.

Mögliche Probleme bei falscher Riemenspannung:

• Geringe Vorspannung: Riemen schwingen, flattern oder Riemenzähne werden übersprungen.
• Zu hohe Vorspannung: Hoher Verschleiß von Zahnriemenflanken.
